Ein kleines selbstgebautes Belichtungsgerät für Platinen bis 160x100

Der Tread ist von User Thulemann

Hallo ihr Bastler.

Vor längerer Zeit hatte ich schon mal vorgewarnt, daß ich ein kleines Belichtungsgerät für Leiterplatten bauen will. Eins welches einen entscheidenten Vorteil gegenüber den kaufbaren Geräten hat.
Bei den Kaufgeräten hat man immer das UV-Leuchtmittel unten. Somit muß man erst sein auf Folie ausgedrucktes Layout auf die Scheibe legen und darauf dann die Leiterplatte. Leiterplatten sind aber nicht durchsichtig und lassen sich daher sehr schlecht auf der Folie ausrichten. Ich habe mir daher gedacht, umgekehrt wäre es besser. Einzige Vorrausetzung, daß Licht muß von oben kommen.

Hier gibt's ein kurzes Video dazu

<iframe width="640" height="385" src="//www.youtube.com/embed/CQBz5eTFIG4?fs=1&start=" frameborder="0" allowfullscreen></iframe>

Das erste Foto ist überbelichtet.

Wir haben grad technische Probleme und sind am üben

Kam die PN mit Bildern an?

Jop und eingefügt.... echt komisch das es bei dir nicht ging....

Saubere Arbeit
Sind das Pertinaxplatten, die Du für das Gehäuse verwendet hast, reicht die Leistung der LEDs gut aus?
Ich schicke dir gerne mal ein paar Schaltpläne ich komme beim Streifenraster öfters mal an meine Grenzen

MfG

Genau, 2mm Pertinaxplatten.
Was'n für Schaltpläne? Was haste denn vor?

 :Dzuviel hab ich vor, das war eher ein Spässchen.
Erstmal sollte ich den Clicker  vollenden, dann, oder nebenher möchte ich mal einen IB- Detektor probieren und irgendwann mal wieder was mit Hochspannung und Blitzelkos oder so
Es hat ja auch was den Schaltplan auf Platine zu übertragen, nur bei mehreren ICs muss man sehr aufpassen, geschweige denn der Platz....

MfG

hey sieht super aus
 könntest du mal noch ein gutes bild der ertürk platine direkt im 90grad winkel schießen (draufsicht)

gruß bernd

Schau mal, geht das so  Sonst mach ich heut abend nochmal eins mit der Lumix.

guten morgen

danke, passt genau


wenns irgendwan etwas größer werden soll
kann ich helfen

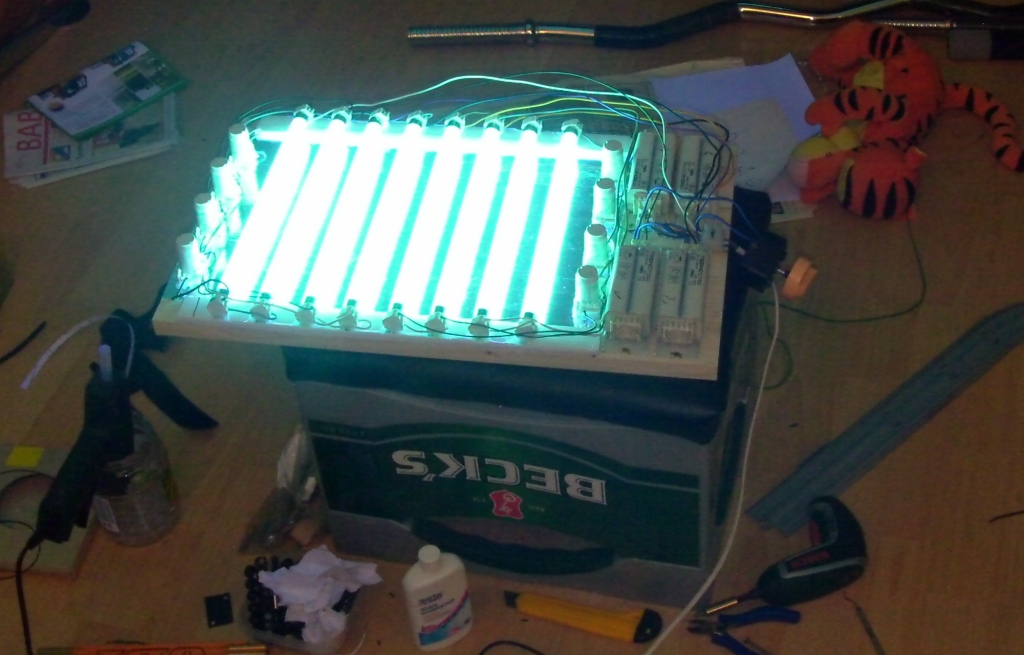

  Das ist ja eine UV-Flutlichtanlage
Du belichtest von unten? Das ist ja kein Problem wenn man das Layout mit Tonertransfer überträgt. Aber wenn man so wie ich mit bedruckten Folien arbeitet müßte das der Deckel sein

da ist im fertigen zustand noch das gehäuse eines ausgedienten scanners drauf
also glasplatte mit deckel

das ausrichten der platine auf der folie erfolgt über passkreuze

beim ausdrucken des layouts einfach passkreute oder rahmen mit ausdrucken

als träger geht folie, pergamentpapier oder dünnes kopierpapier

hab die größe eigentlich nur gebaut um platinenspulen herzustellen (20*30cm)

Naja, mit den Kreuzen das funktioniert nicht immer. Z.B. nehme ich LP-Rester für die kleinen LED-Spannungsregler (Bild). Da muß ich die Folie auf der Platine ausrichten um optimal zu treffen.

---

Hinzugefügt 23. September 2014, um 08:39:58 Uhr:

Und spätestens bei einer 2seitigen Platine ist es für die Nerven gesünder die Folie liegt oben.

Vielen Dank für die Vorstellung und Beschreibung deines Belichtungsgerätes. Ich bin sicher, dass es excellente Platinen liefert. Bei mir hat auch der Fortschritt Einzug gehalten und ich bin nun weg von meiner Neonröhre, mit der iich immer 40 Minuten im Abstand von 20-30cm belichten musste. Das neue  8)Nagellack-UV-Härtegerät  -gibbet beim ffreundlichen Chinesen-z.B. in der Bucht- liefert in kurzer Zeit gute Ergebnisse. Doch leider fehlt es für größere Elektronikprojekte an ZEIT...
